實驗室通風系統的組成

點擊數：20542017-07-02 22:09:50　來源: 重慶實驗臺_重慶通風柜_重慶實驗室家具_重慶哥爾摩工程技術有限公司

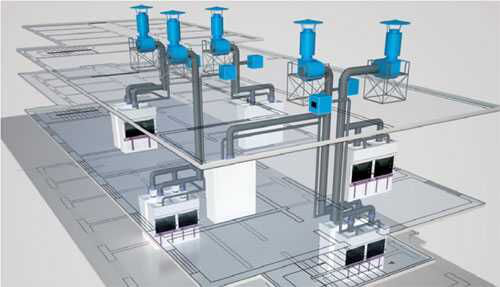

通風系統一般由通風設備、通風管道、消聲器、風機、控制系統組成。
1、 通風設備：
　　實驗室常用通風設備主要有：實驗室通風柜、原子吸收罩、萬向排氣罩、桌面式通風罩等。
　　實驗室通風柜是安全處理有害、有毒氣體或蒸汽的通風設備，作用是用來捕捉、密封和轉移污染物以及有害氣體，防止其逃逸到實驗室內，這樣通過吸入工作區域的污染物，使操作者吸入接觸的污染物最小化。通風柜內的氣流是通過排風機將實驗室內的空氣吸進通風柜，將通風柜內污染的氣體稀釋并通過通風系統排到戶外后，可以達到低濃度擴散。
　　原子吸收罩主要適用于原子吸收儀等涉及高溫且需要局部通風的大型精密儀器，要求定位安裝，也是整體實驗室規劃中必須考慮的因素之一。
　　萬向抽氣罩是進行局部通風的首選，安裝簡單、定位靈活，通風性能良好，能有效保護實驗室工作人員的人身安全，適用于液相色譜、氣相色譜或廢氣量不大且沒有高溫的實驗。
　　桌面通風罩主要適用于有機化學或需要長時間蒸餾的實驗室，在解決這類實驗室的整體通風要求中，它是必不可少的裝備之一。

2、 實驗室通風管道
　　對于一般的普通建筑，若室內排出的氣體沒有腐蝕性，通風管道可以采用鍍鋅鋼板，對于產生有腐蝕性氣體的實驗室，風管應采用耐腐蝕材料的PVC風管或玻璃鋼風管。在一般的實驗室通風工程，室內大多采用PVC風管、室外采用玻璃鋼風管；
根據國家有關標準，風管壁厚如下：
中低壓系統硬聚氯乙烯（PVC）圓形風管板材厚度（mm）

中低壓系統硬聚氯乙烯（PVC）矩形風管板材厚度（mm）

　　對于室內層高不足的實驗室或采用大型風管的實驗室，一般采用方形風管，以便與現場空間匹配，在滿足風管要求的前提下，盡量減小風管占用空間。圓形風管采用插件連接，方形風管采用法蘭方式連接，根據實際情況也可采用插件方式連接。

3、風機

風機主要有軸流風機、斜流風機、離心風機。軸流風機、斜流風機適用于風壓小、管路短的通風系統，如直接排至窗外或墻外的通風系統，簡稱直排；玻璃離心風機適用于管路長的通風系統，如通過風管井或外墻接管排至屋頂，簡稱屋頂排放。風機的材質：一般分為玻璃鋼、PP、PVC等。風機的型號根據風量和風壓選擇。

4、通風控制系統

通風控制系統可根據不同的情況采用不同的控制方式，如單臺通風設備定風量通風控制系統、多臺通風設備定風量通風控制系統、多臺通風設備變頻通風控制系統、多臺實驗室通風柜設備變頻+變風量控制系統。

單臺通風設備定風量通風控制系統是指每一臺排毒柜的排風由獨立的一組通風管和一臺風機，有效的排放于大氣層。風機的開關、排風系統的啟動安裝于排毒柜或通風設備上，排毒柜上方的控制閥為電動閥或手動閥。

多臺通風設備定風量通風控制系統是指多臺通風柜和通風設備經由一組管道的串聯由一臺風機進行排放，排毒柜上方的控制閥為電動閥。

多臺通風設備變頻通風控制系統是指多臺通風設備共用一臺風機，采用變頻控制技術，根據通風設備的使用量自動調節風機的運轉，從而達到節能的目的。排毒柜上方的控制閥為電子調風閥，它是一種新型的微電腦式風閥。

變頻+變風量控制系統是指為解決通風設備末端的變風量要求和面風速恒定的要求，實現進一步節能出現的通風控制系統。包括：一個風速傳感器、紅外線探測器、一個變風量控制閥、一個自動控制器面板和操作終端
