重慶哥爾摩科技研發的“一種智能型通風柜”

技術領域

本實用新型涉及通風領域，特別涉及一種智能型通風柜。

背景技術

通風柜的功能中最主要的是排氣功能，在化學實驗室中，實驗操作時產生各種有害氣體、臭氣、濕氣以及易燃、易爆、腐蝕性物質，為了保護使用者的安全，防止實驗中的污染物質向實驗室擴散，在污染源附近要使用通風柜，以往通風柜使用臺數較少，只在特別有害且危險的氣體及產生大量熱的實驗中使用。通風柜只擔負實驗臺的輔助功能?？紤]到改善實驗環境，在實驗臺上進行的實驗逐漸轉移到通風柜內，這就要求在通風柜里要有最適于設備使用的功能。特別是大多新建的實驗室都要求有空調，因此在建筑的初步設計階段就要將通風柜的使用臺數納入空調系統的計劃。由于通風柜在生化實驗室中占有非常重要的位置，從改善實驗室環境、改善勞動衛生條件，提高工作效率等方面考慮，通風柜的使用臺數飛躍地增加。隨之而來的是通風管道，配管、配線、排風等都成為實驗室建設的重要課題。

使用通風柜的最大目的是排出實驗中產生的有害氣體，保護實驗人員的健康，也就是說要有高度的安全性和優越的操作性。

為防止通風柜內有害氣體逸出，需要有一定的吸入速度，現有的通風柜不能夠有效地控制排風量，在面風速低時，通風柜內有害氣體逸出對實驗人員造成傷害；同時現有技術當中，導流板的設置存在不合理的地方，有害氣體不能盡快地排出并且存在回流的危險。

實用新型內容

本實用新型為解決背景技術當中提到的問題，采用以下技術方案：

一種智能型通風柜，包括底柜和安裝在底柜上的通風柜柜體，所述通風柜柜體上方設有排風單元，所述通風柜柜體內設有面風傳感器，所述通風柜柜體上安裝有調節窗，所述通風柜柜體正面設有微電腦控制單元，所述排風單元包括集風罩和安裝在集風罩上的風機，所述風機的排風口連接排風管道，所述排風管道上設有排風調節閥門，所述排風調節閥門和面風傳感器均與所述微電腦控制單元電連接；靠近所述通風柜柜體內表面設有導流單元，所述導流單元包括第一導流板、第二導流板和第三導流板；所述第一導流板豎直固定在通風柜體內下方，所述第二導流板固定在所述第一導流板上方且與第一導流板之間留有空隙，所述第三導流板連接第二導流板。

上述結構中，調節調節窗可以調節面風量，微電腦控制單元起到整體控制作用；當面風傳感器檢測到面風量過低，微電腦控制單元接收到該信號后控制排風調節閥門增大閥門開度以保證足夠的面風量，以達到智能控制的目的；第二導流板與第一導流板之間留有空隙，實驗產生的有害氣體第一時間在面風的作用下通過該空隙先進入到輔助排風通道（第二導流板和第三導流板與通風柜右側壁內表面形成的通道），分散有害氣體的濃度，同時減少有害氣體在通風柜柜體內存在的時間，防止氣體回流對工作人員造成傷害。

進一步的，所述排風管道末端上設有廢氣處理裝置。

進一步的，所述微電腦控制單元包括輸入單元、顯示單元和處理單元。

進一步的，所述第二導流板與第三導流板之間夾角為45°~50°。

進一步的，所述第二導流板相對豎直平面傾斜，傾斜角為5°~7°。

進一步的，所述排風管道上設有壓力傳感器，用于檢測排風管道內的壓力，并將壓力信號發送至微電腦處理單元，由所述微電腦處理單元控制聲光報警器進行報警，所述聲光報警器設置在通風柜柜體上。

通常保證排風口處為負壓力，設置在排風管道上的壓力傳感器用于檢測其壓力數值，當壓力數值處于非正常范圍時，微電腦處理單元控制聲光報警器進行報警。

進一步的，所述通風柜柜體上方安裝有熒光燈。內置熒光燈提供照明。

進一步的，所述通風柜柜體內還設有供氣機構和供液機構，所述供氣機構包括氣體閥門和氣體控制開關，所述供液機構包括液體閥門和液體控制開關。

有益效果在于：智能化調節排風量，有效地降低了能耗，導流板的合理設計可以在第一時間將工作區產生的污染氣體排出，不同比重氣體均能有效排出，減少污染氣體在柜體內存在的時間，大大地保障了工作人員的人身安全。

附圖說明

為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹。在所有附圖中，類似的元件或部分一般由類似的附圖標記標識。附圖中，各元件或部分并不一定按照實際的比例繪制。

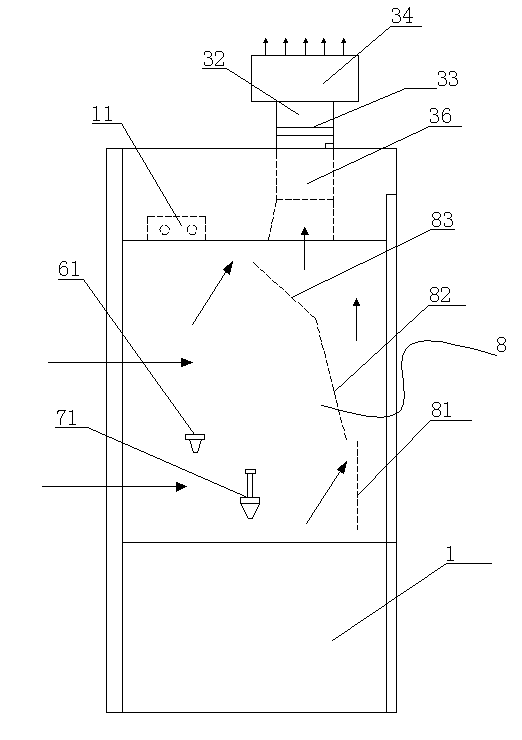

圖1 為本實用新型一種智能型通風柜的結構示意圖；

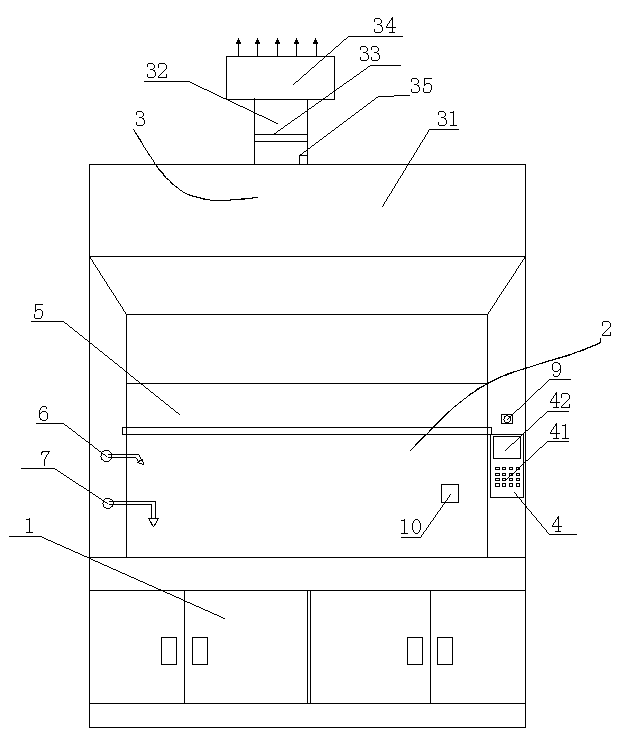

圖2為本實用新型一種智能型通風柜的結構示意圖；

附圖標記

其中1為底柜；2為通風柜柜體， 3為排風單元，31為集風罩，32為排風管道，33為排風調節閥門，34為廢氣處理裝置；35為壓力傳感器，36為風機，4為微電腦控制單元，41為輸入單元，42為顯示單元， 5為調節窗，6為氣體控制開關，61為氣體閥門，7為液體控制開關，71為液體閥門，8為導流單元，81為第一導流板，82為第二導流板，83為第三導流板，9，聲光報警器，10為面風傳感器，11為熒光燈。

具體實施方式

實施例1：

如圖1和圖2所示，一種智能型通風柜，包括底柜1和安裝在底柜上的通風柜柜體2，所述通風柜柜體2上方設有排風單元3，所述通風柜柜體2內設有面風傳感器10，所述通風柜柜體2上安裝有調節窗，所述通風柜柜體2正面設有微電腦控制單元4，所述微電腦控制單元4包括輸入單元41、顯示單元42和處理單元（圖中未示出），所述排風單元3包括集風罩31和安裝在集風罩31上的風機36，所述風機36的排風口連接排風管道32，所述排風管道32上設有排風調節閥門33，所述排風調節閥門33和面風傳感器10均與所述微電腦控制單元4電連接；靠近所述通風柜柜體2內表面設有導流單元8，所述導流單元8包括第一導流板81、第二導流板82和第三導流板83；所述第一導流板81豎直固定在通風柜體內2下方，所述第二導流板82固定在所述第一導流板81上方且與第一導流板81之間留有空隙，所述第三導流板83連接第二導流板82。

調節調節窗5可以調節面風量，微電腦控制單元4起到整體控制作用；輸入單元41可以輸入信息設置基本參數要求，如面風量范圍等，顯示單元42可以將面風傳感器10檢測到的面風量顯示出來。當面風傳感器檢測到面風量過低，微電腦控制單元4接收到該信號后控制排風調節閥門增大閥門開度以保證足夠的面風量，以達到智能控制的目的；如圖2所示，圖2中的箭頭方向表示氣體流動方向，從左側的工作窗口進風，通常實驗產生的有害氣體位于通風柜柜體2下方，此時，第二導流板82與第一導流板81之間留有空隙，實驗產生的有害氣體第一時間在面風的作用下通過該空隙先進入到輔助排風通道（第二導流板82和第三導流板83與通風柜柜體2右側壁內表面形成的通道），分散有害氣體的濃度，同時減少有害氣體在通風柜柜體內存在的時間，防止氣體回流對工作人員造成傷害，剩余沒有排出的氣體，在第三導流板83和第二導流板82的導流作用下，從上方的排氣口排出去；本實施例中排風調節閥門選擇為文丘里氣流控制閥，文丘里氣流控制閥結合了機械的壓力無關調節器與高速的氣流控制器，將氣流控制擴展至最高水平；通過空氣動力學設計，閥門具有靜音工作性能；快速反應的自動壓力平衡裝置，提供可靠的通風柜集塵與室內壓力的控制；文丘里閥具有不受風管壓力變化影響、風量控制范圍寬從60m³/h至10000m³/h、反應迅速（小于1 秒鐘），調節精確（±5%）等特點。

進一步的，所述排風管道32末端上設有廢氣處理裝置34，將實驗產生的有害氣體經過廢氣處理裝置 34處理后排放，不會污染大氣，更加環保。

進一步的，為了增強導流效果，所述第二導流板82與第三導流板83之間夾角為45°~50°。

進一步的，為了增強導流效果，所述第二導流板82相對豎直平面傾斜，傾斜角為5°~7°。

進一步的，所述排風管道32上設有壓力傳感器35，用于檢測排風管道32內的壓力，并將壓力信號發送至微電腦處理單元4，由所述微電腦處理單元4控制聲光報警器9進行報警，所述聲光報警器9設置在通風柜柜體上。

通常保證排風口處為負壓力，設置在排風管道32上的壓力傳感器35用于檢測其壓力數值，當壓力數值處于非正常范圍時，微電腦處理單元4控制聲光報警器9進行報警，提示工作人員通風柜出現問題，及時做出處理。

進一步的，所述通風柜體本體上方安裝有熒光燈11。內置熒光燈11提供照明。

進一步的，為了便于化學實驗的順利進行，在所述通風柜柜體2內還設有供氣機構和供液機構，所述供氣機構包括氣體閥門61和氣體控制開關6，所述供液機構包括液體閥門71和液體控制開關7。實際操作時，打開氣體控制開關6，在需要使用氣體時，打開氣體閥門61，關閉氣體閥門61時，停止進氣，在不需要用到氣體時，關閉氣體控制開關6，液體供液機構原理亦是如此?；瘜W實驗過程當中，氣體液體使用頻繁，故設置一個方便的提供氣體或者液體的渠道，方便實驗操作的進行。

雖然以上描述了本實用新型的具體實施方式，但是本領域的技術人員應當理解，這些僅是舉例說明，本實用新型的保護范圍是由所附權利要求書限定的。本領域的技術人員在不背離本實用新型的原理和實質的前提下，可以對這些實施方式作出多種變更或修改，但這些變更和修改均落入本實用新型的保護范圍。
